Diga sul Nilo Azzurro

La sfida: inerti certificati per una diga da 8 milioni di metri cubi

La Grand Ethiopian Renaissance Dam (GERD) è la diga più grande del continente africano. Costruita sul Nilo Azzurro, in una delle aree geograficamente più impervie e logisticamente più complesse al mondo, richiede volumi enormi di calcestruzzo RCC (Roller Compacted Concrete): una tecnologia che non ammette variabili nella qualità degli inerti.

Il calcestruzzo RCC viene compattato a rullo in strati successivi: ogni variazione nella granulometria degli inerti si traduce direttamente in un difetto strutturale. Per una diga da 8 milioni di metri cubi, questo significa che la costanza e la certificabilità del prodotto non sono un optional, sono una condizione di progetto.

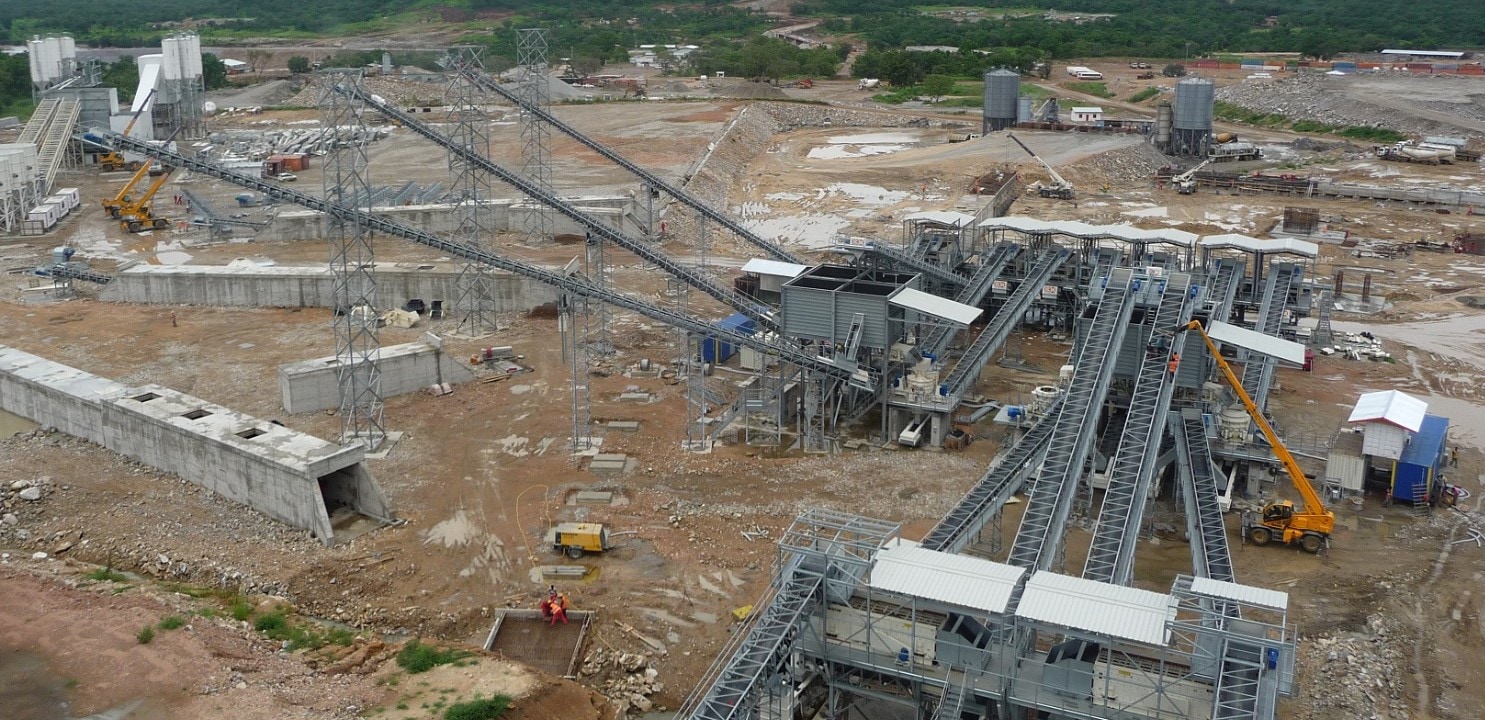

ICM è stata incaricata di progettare e consegnare l’impianto di frantumazione e vagliatura per la produzione degli inerti destinati al confezionamento dell’RCC, ricavati direttamente dalla cava di prestito in granito adiacente al cantiere.

L’approccio ICM: dal granito grezzo agli inerti per RCC

Un materiale che non ammette errori: il granito a pezzatura 0-1.100 mm

Il granito è uno dei materiali più abrasivi e difficili da trattare nel settore degli inerti. La pezzatura in ingresso, fino a 1.100 mm, richiedeva una filiera di frantumazione a tre stadi progettata con precisione per ridurre progressivamente la roccia alle tre classi di prodotto richieste: 0/6, 6/20 e 20/50.

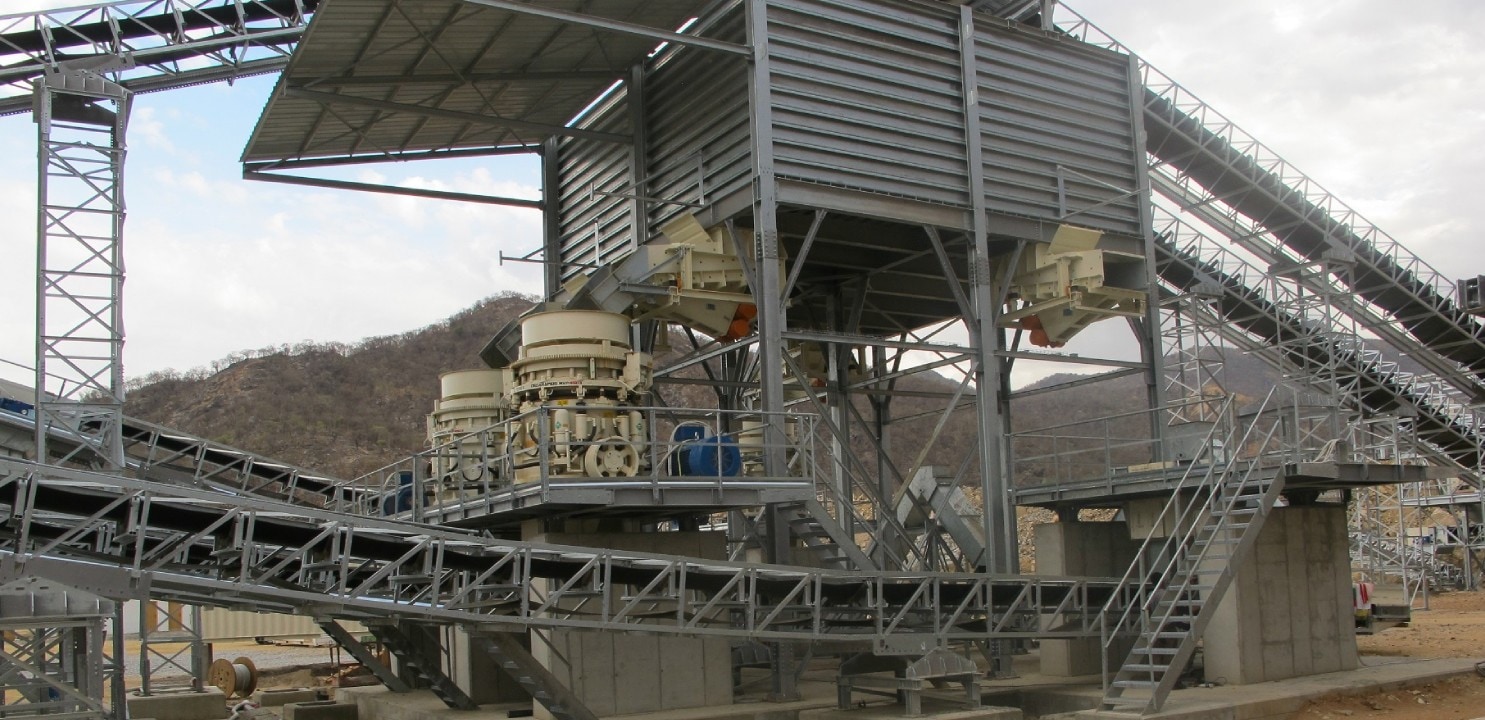

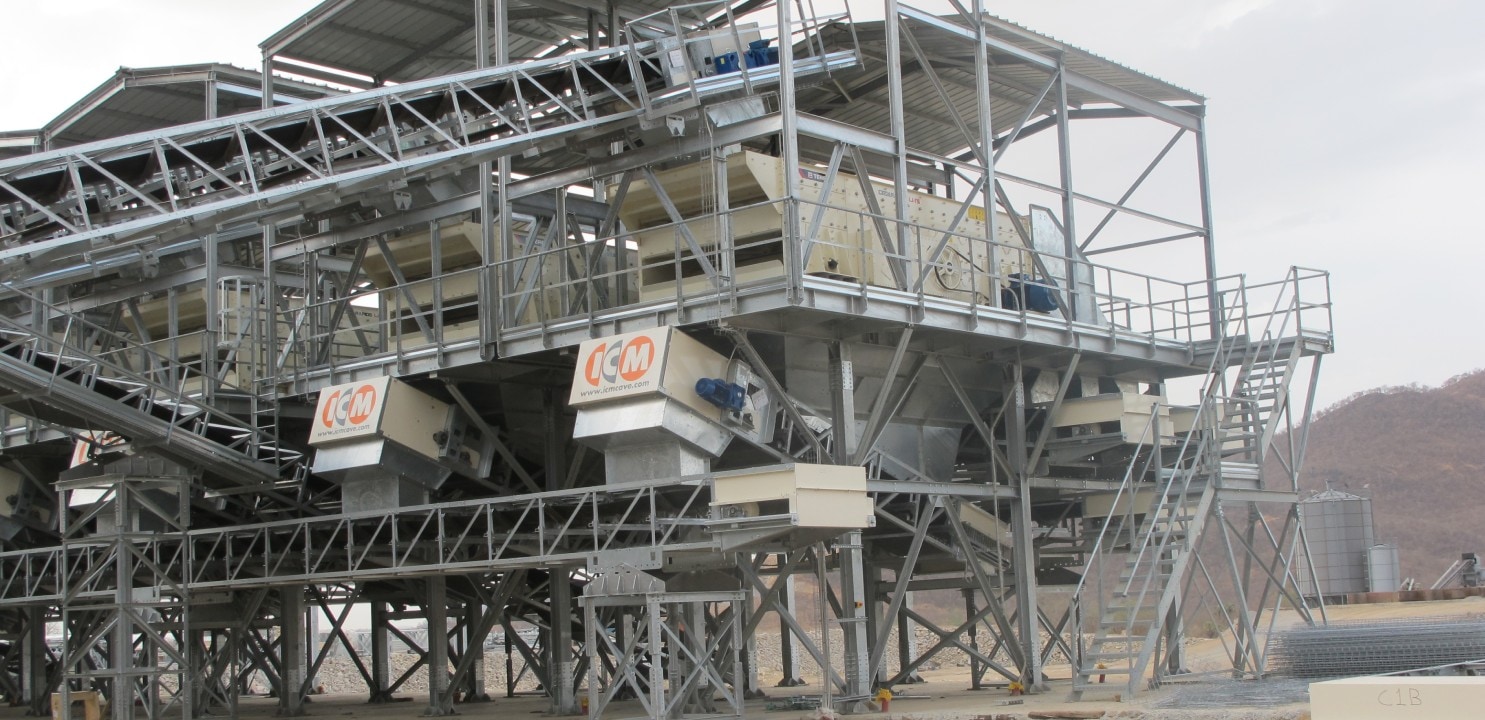

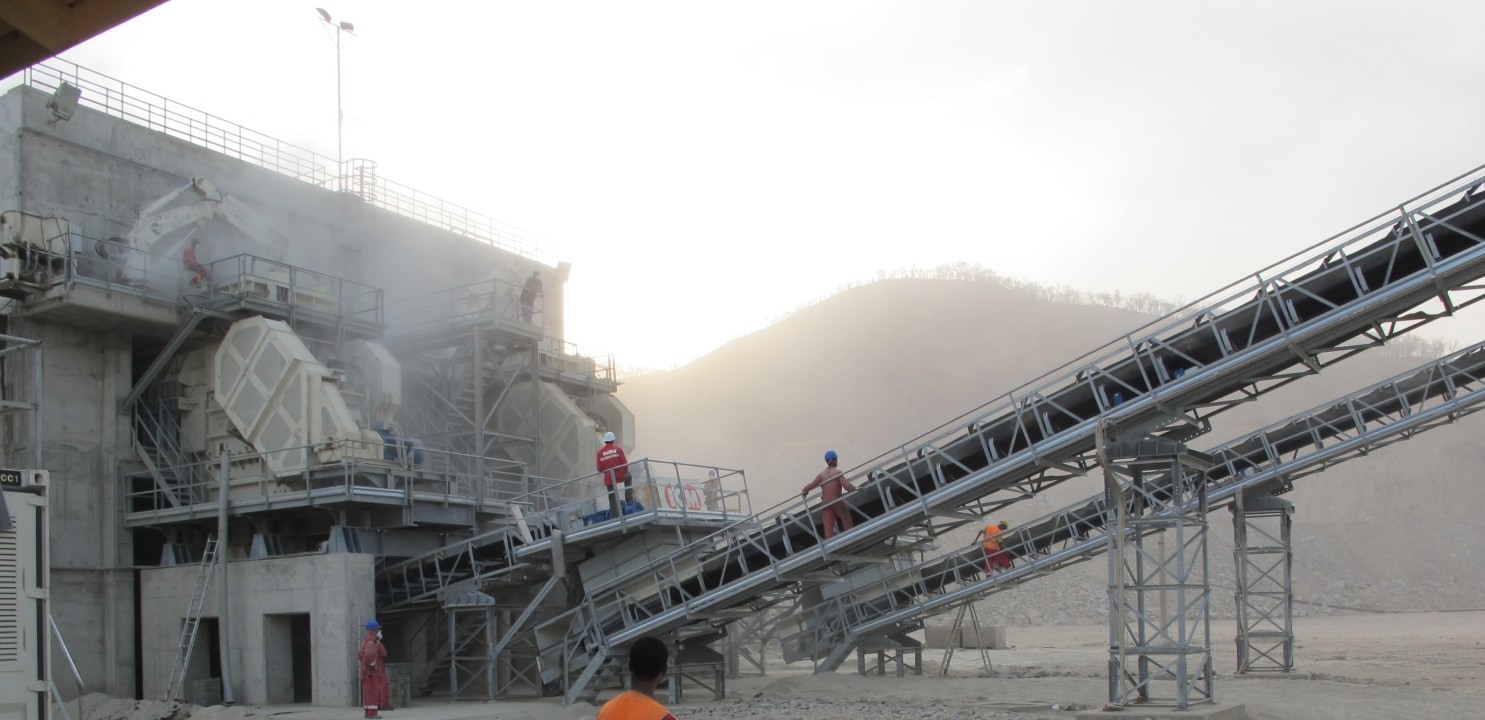

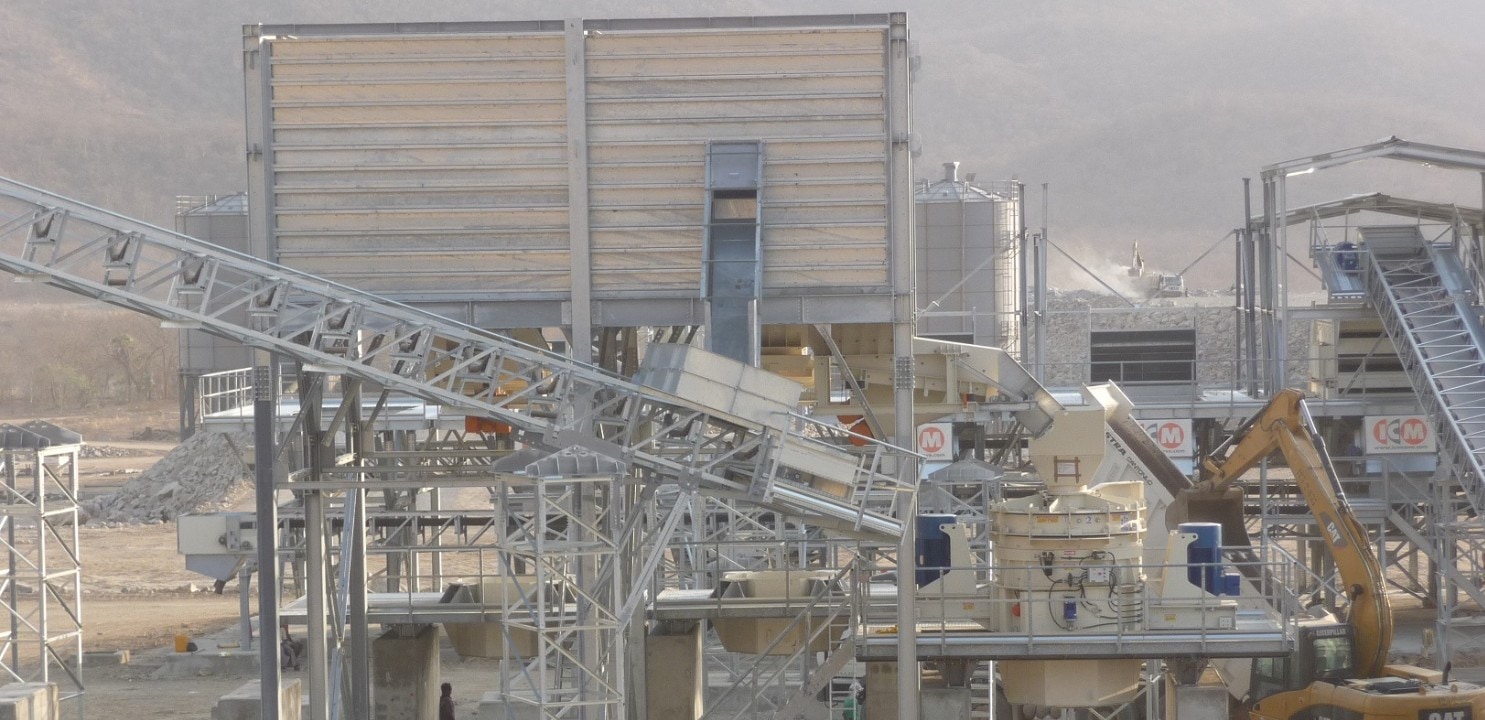

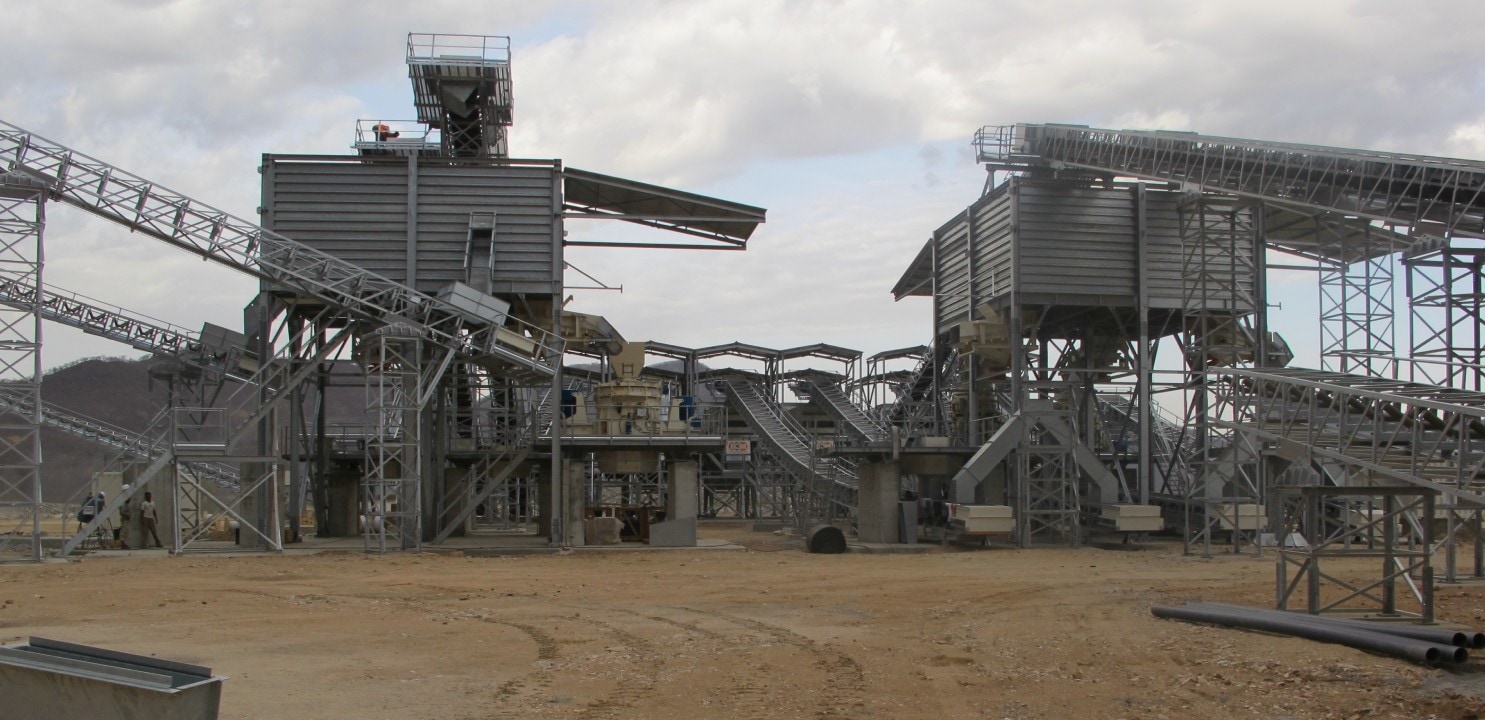

La scelta delle macchine non è stata determinata dal catalogo, ma dall’analisi del materiale e dagli obiettivi di produzione. La frantumazione primaria con jaw crusher JC 54.60 gestisce la riduzione iniziale della pezzatura; la frantumazione secondaria e terziaria con due MVP 450 e il T-MAV 21 ICM garantisce la qualità e la costanza granulometrica richiesta per il calcestruzzo RCC. Il sistema di vagliatura TSH completa il processo con la separazione precisa delle classi.

Non solo inerti: i nastri RCC per il trasporto alla diga

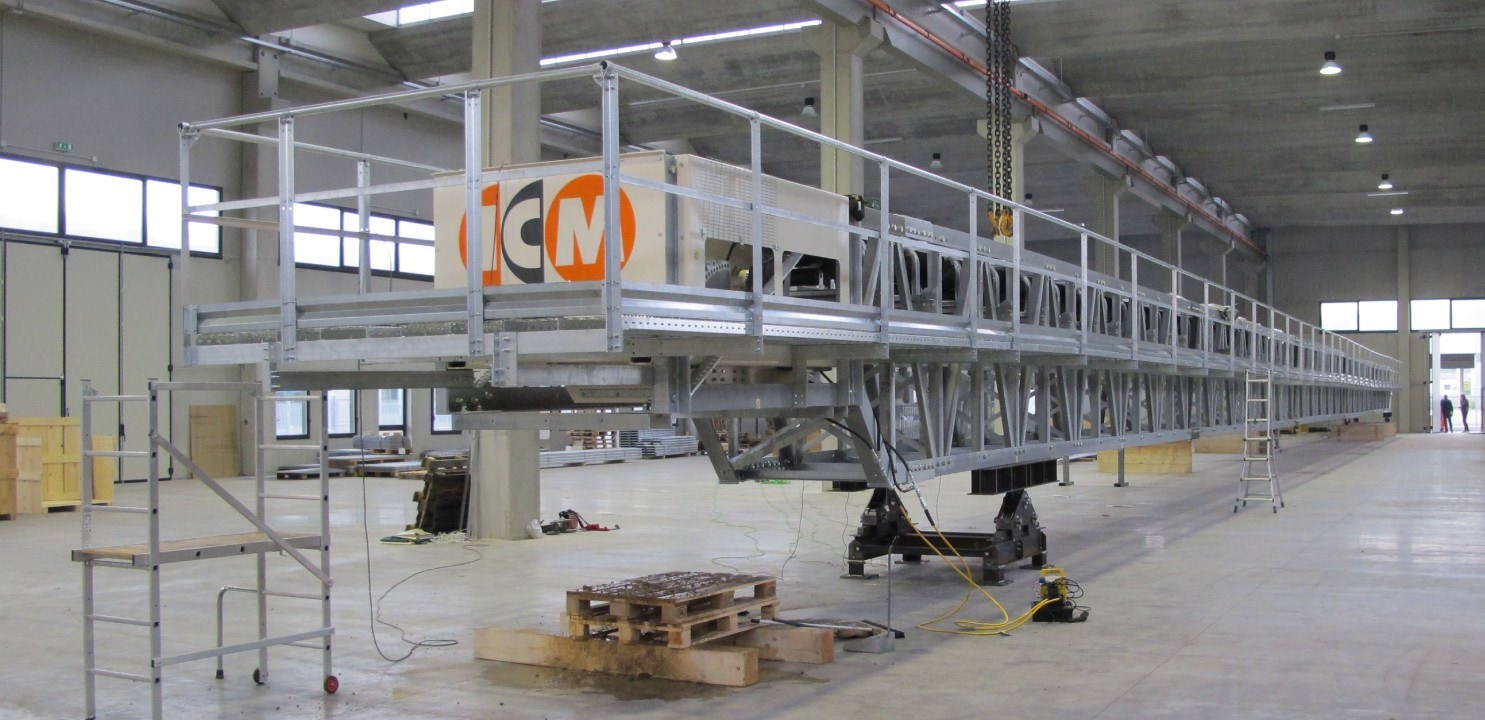

ICM non si è limitata alla fornitura dell’impianto di frantumazione e vagliatura. Ha progettato e consegnato anche le linee di nastri trasportatori per la movimentazione dell’RCC dall’impianto di betonaggio fino alla diga, con una luce libera di 40 metri e una portata di 1.500 t/h.

Questa fornitura estesa è la dimostrazione concreta dell’approccio ICM: il perimetro del progetto non si ferma all’impianto di produzione degli inerti, ma si estende fino all’ultimo punto del processo produttivo. Ogni componente del sistema, dalla cava alla struttura finale, è progettato in coerenza con gli obiettivi complessivi del cantiere.

Operare in un contesto estremo

L’Etiopia presenta sfide logistiche e operative che pochi contesti al mondo eguagliano: infrastrutture limitate, distanze enormi dai centri di approvvigionamento, condizioni climatiche difficili e un cantiere in piena espansione con vincoli di tempo rigidi.

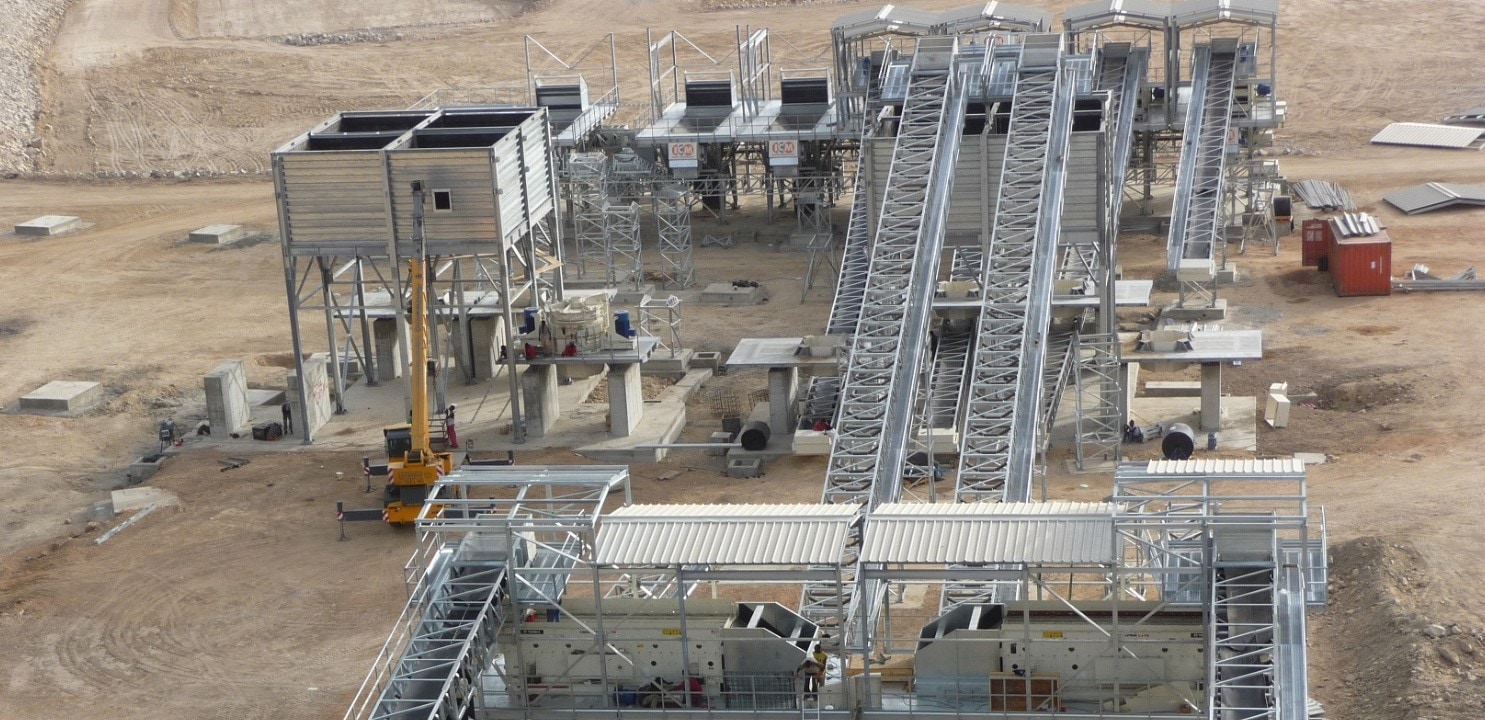

La modularità degli impianti ICM, con strutture bullonate prefabbricate e standardizzate, ha reso possibile il trasporto, il montaggio e la messa in moto dell’impianto anche in queste condizioni. Lo stesso metodo applicato a Panama, adattato a un contesto completamente diverso, con lo stesso risultato: un sistema produttivo operativo nei tempi richiesti dal cantiere.

I risultati: 2.000 t/h di inerti certificati per la diga più grande d’Africa

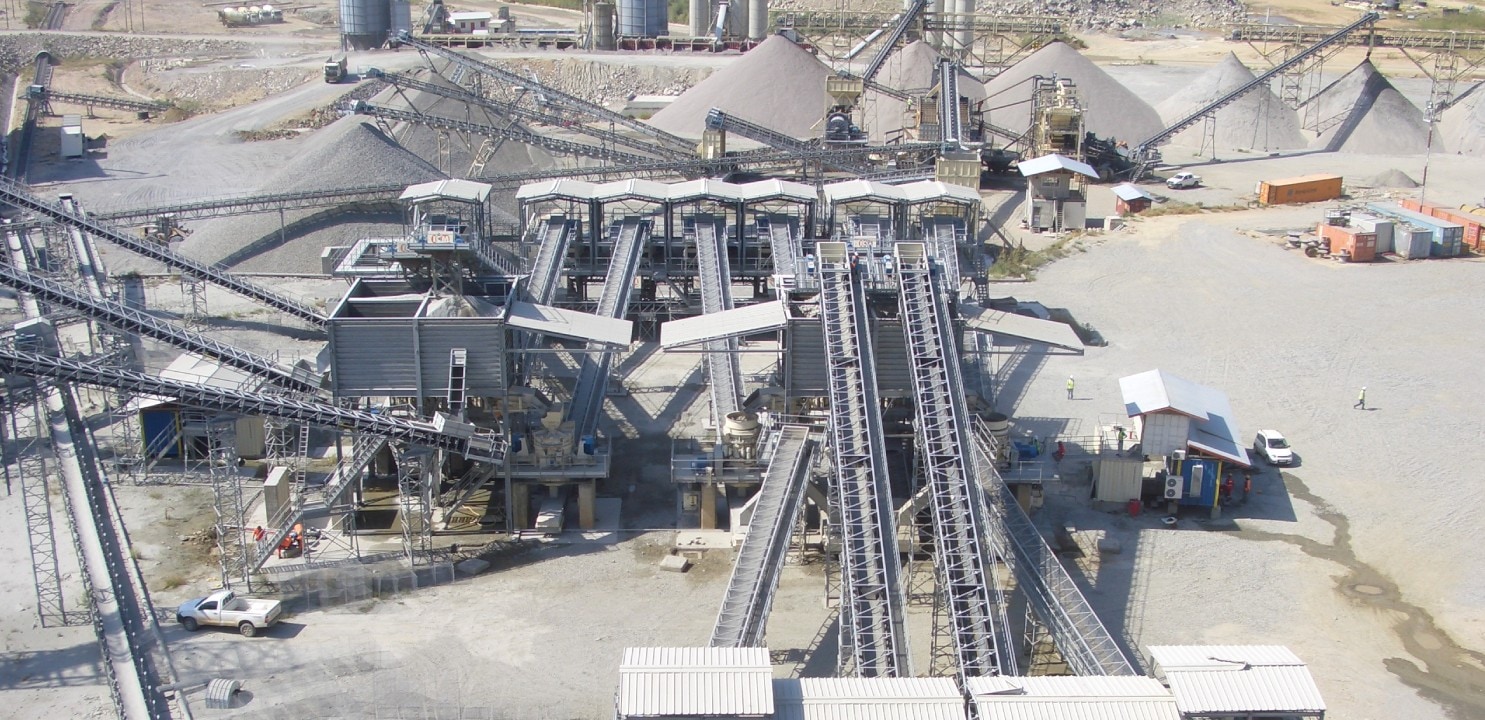

L’impianto ha prodotto gli inerti necessari per il confezionamento dell’RCC della GERD a una capacità di 2.000 t/h, con le tre classi granulometriche richieste e la costanza di prodotto indispensabile per una struttura di quella complessità e importanza strategica.

I nastri RCC hanno garantito il trasporto continuo del calcestruzzo dall’impianto di betonaggio alla diga, con una portata di 1.500 t/h su una luce libera di 40 metri: un elemento critico per mantenere i ritmi di getto previsti dal cronoprogramma.

Il progetto Etiopia conferma la capacità di ICM di operare con lo stesso metodo e gli stessi standard qualitativi in contesti geografici e logistici completamente diversi da quelli europei.

Cosa insegna il progetto Etiopia

• Il materiale determina le scelte: granito abrasivo a pezzatura elevata richiede una filiera di frantumazione progettata con precisione, non assemblata da catalogo. Lo studio del materiale viene prima di tutto.
• La qualità degli inerti per RCC non è negoziabile: la costanza granulometrica è una condizione strutturale, non un obiettivo commerciale. L’impianto deve essere progettato per garantirla in modo continuativo.
• Il perimetro del progetto è il processo, non la macchina: ICM ha fornito anche i nastri RCC perché il suo approccio non si ferma all’impianto di frantumazione. Il valore sta nel sistema completo.
• La modularità scala in ogni contesto: lo stesso metodo costruttivo applicato in Panama ha funzionato in Etiopia. Le strutture bullonate e standardizzate eliminano le variabili del cantiere, ovunque si trovi.
